хочу поделиться небольшим опытом
решил озадачиться отоплением гаража в зимний период для мелко срочного ремонта
выбор пал на данную печь из-за большей доступности топлива в условиях мегаполиса

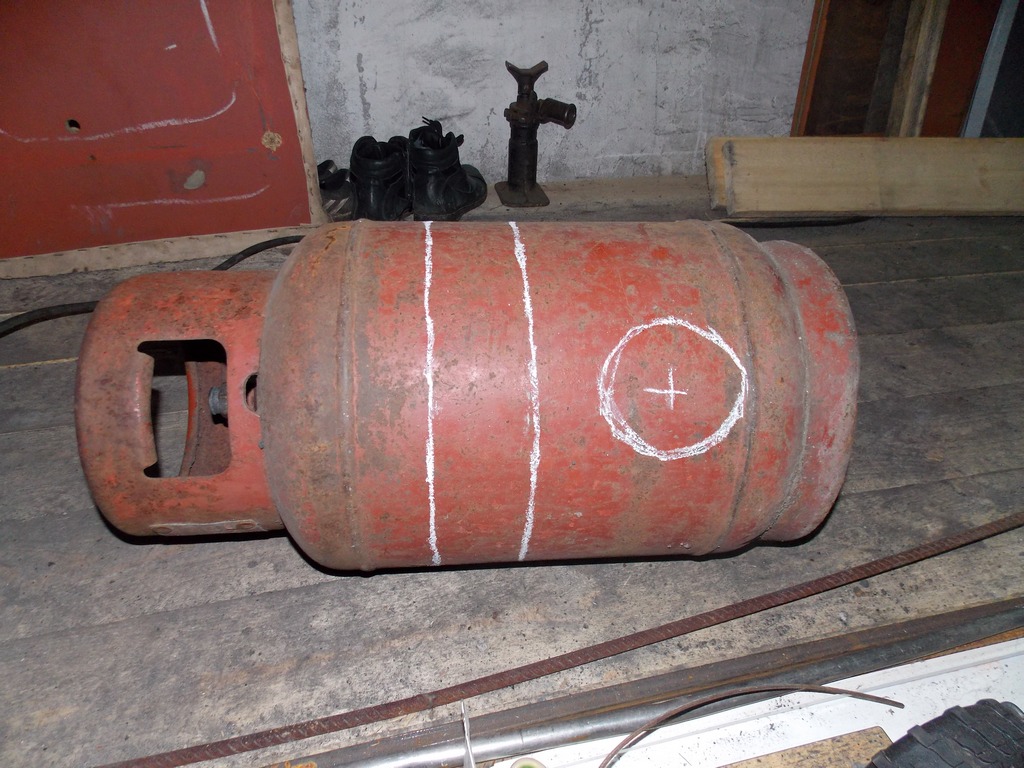

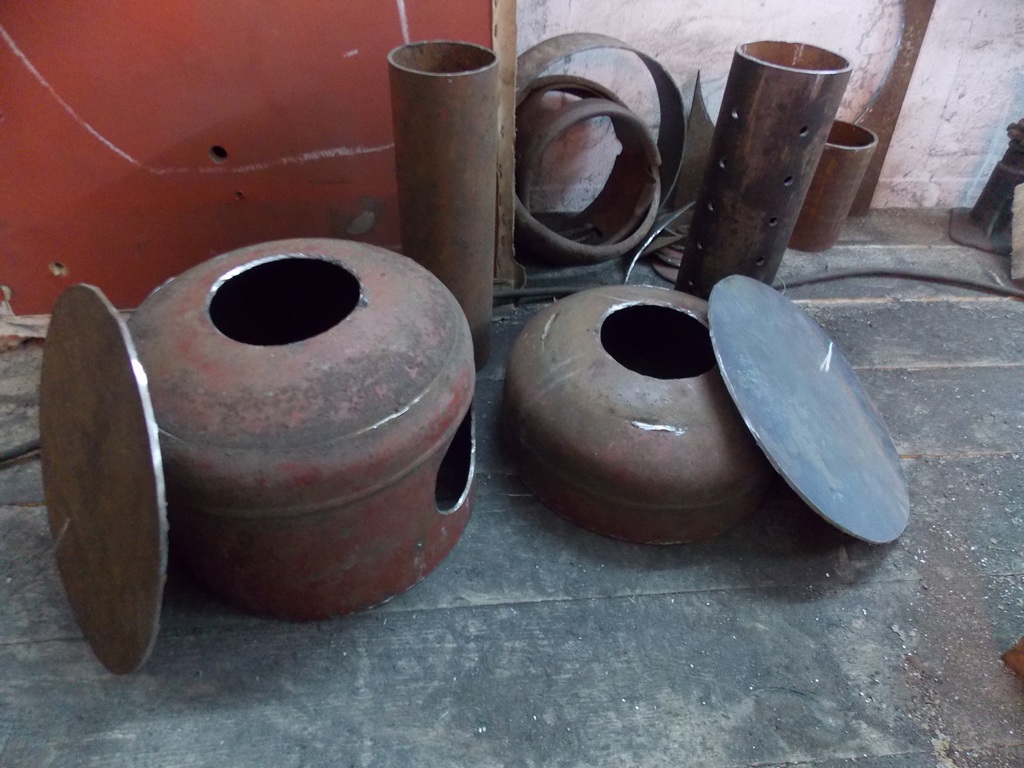

материал покупал на вторичном рынке

примерные размеры и форма подсмотрены в инете

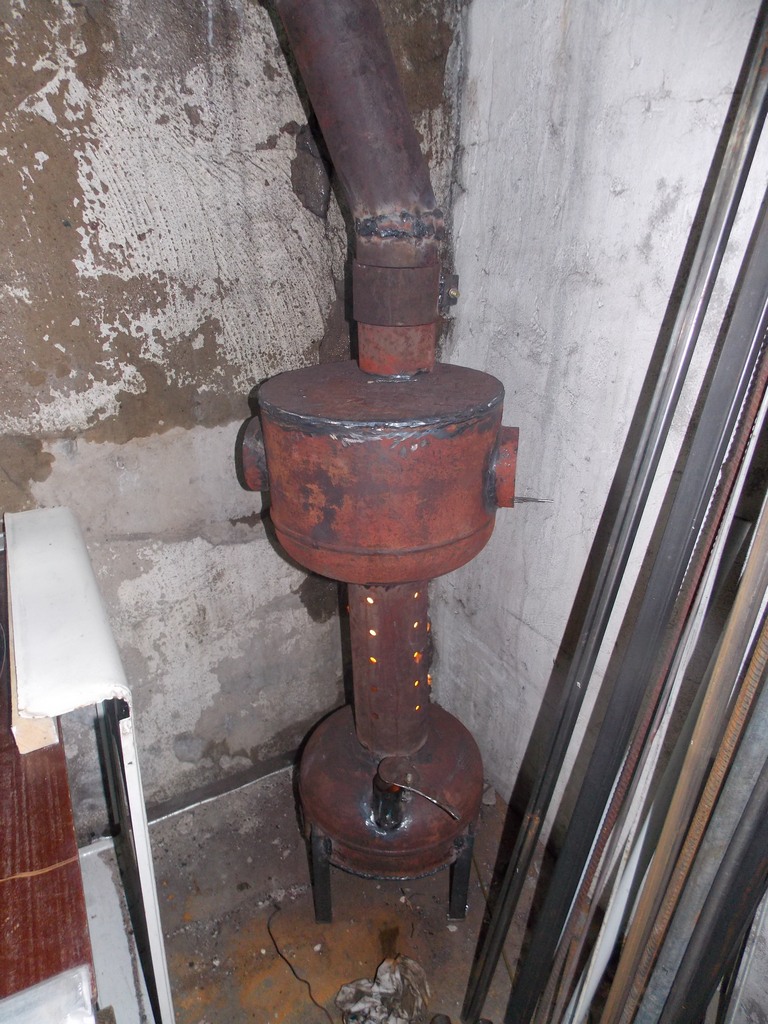

в собранном виде выглядит так

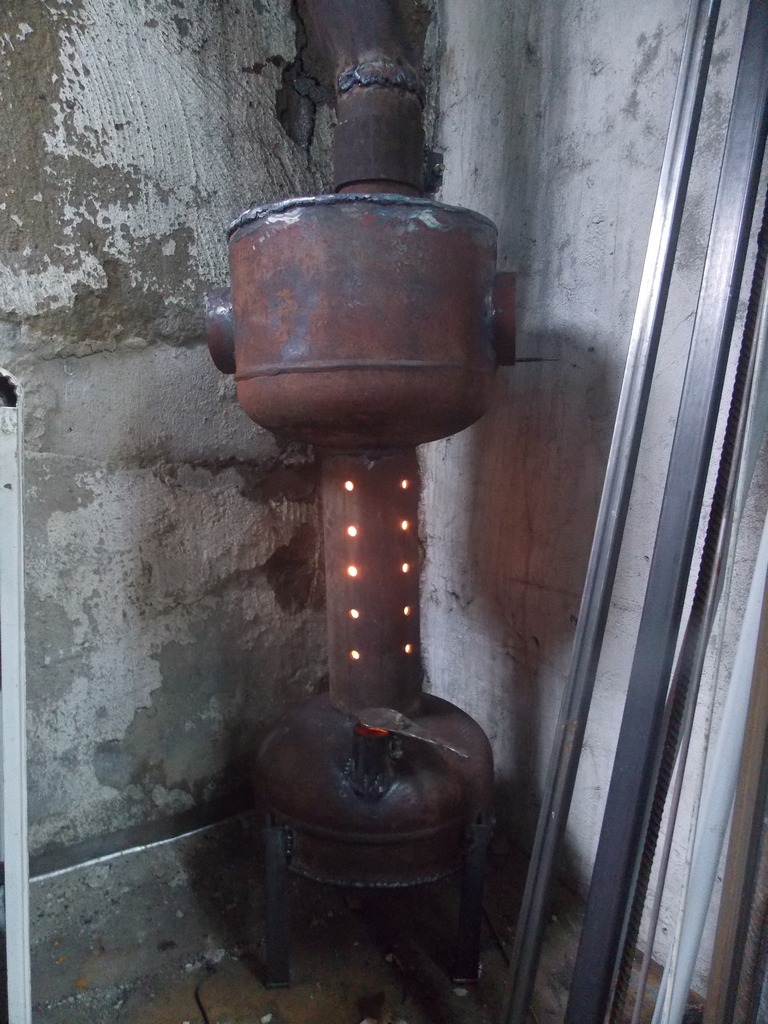

работает следующим образом: в нижнюю банку заливается отработка, поджигается, по мере прогрева масло начинает испаряться, испарения поднимаются за счет тяги в среднюю трубу с отверстиями где смешивается с воздухом и сгорает в трубе и верхней банке "дожигателе-теплообменнике"

интенсивность горения регулируется вьюшкой\поддувалом
некоторые выводы:
расход отработки около одного литра в час нормального горения
при температуре за бортом минус десять в гараже плюс десять(гараж не утеплен, бетонные стены и потолок)
люди разжигают в интернетах бензином или растворителем, бахает так что аж шапку с головы срывает, я приноровился разжигать обыкновенной газовой горелкой(в разы безопаснее)
наливать масла не больше 70% объема нижней банки
кстати как ее тушить я еще не придумал)) пока наливаю сколько надо по времени работы
вода в масле ведет себя крайне хреново - закипает, начинает булькать и печь не горит пока вода не выкипит

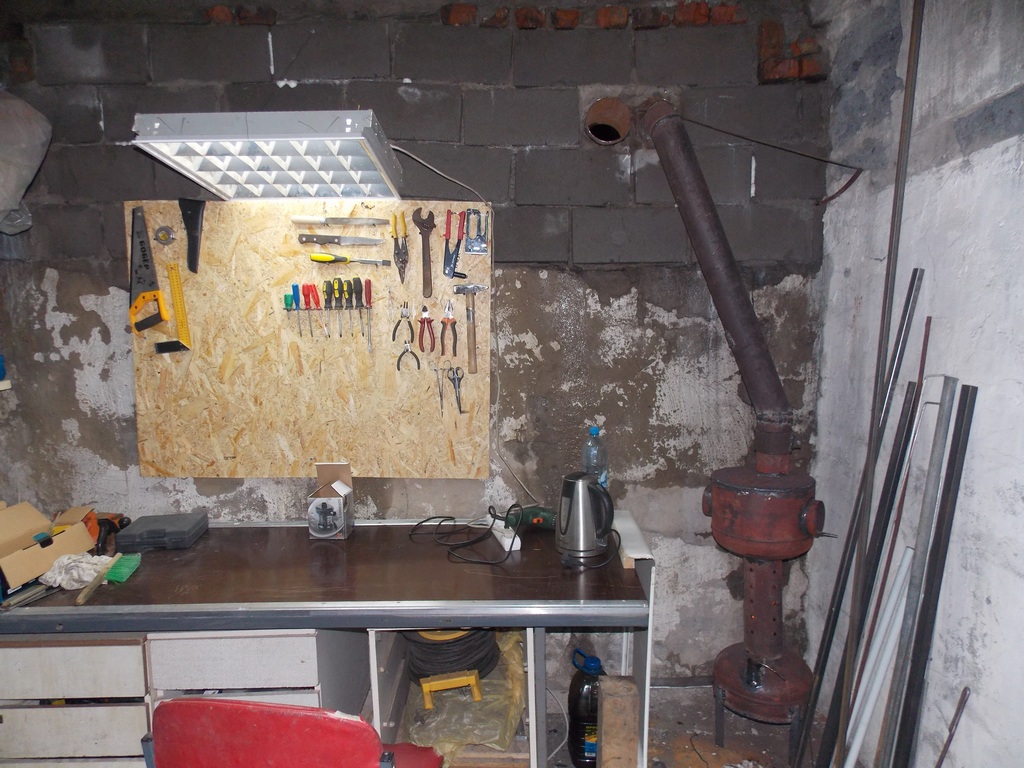

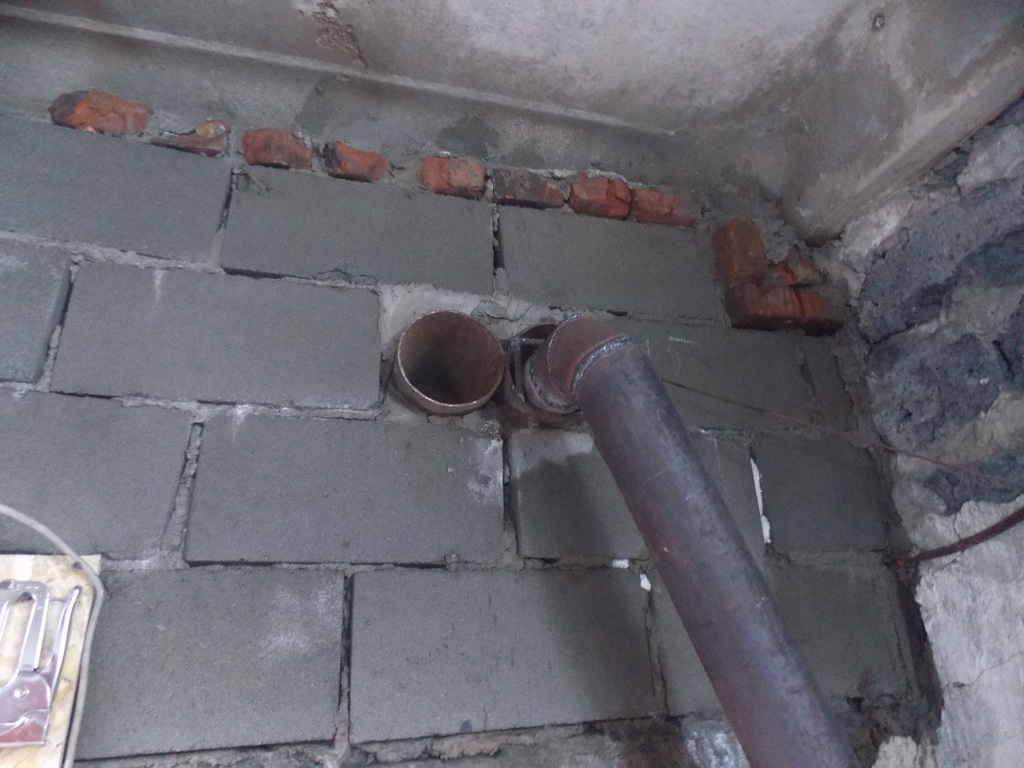

общая высота дымохода получилась около трех с половиной метров(труба сотка)
была проблема с изготовлением колена

нашел на просторах файлик калькулятор для расчета угла реза с графическим переносом на трубу
по поводу чистки пока не заморачивался, "будем решать проблемы по мере их поступления"
цена вопроса примерно полторы тысячи на материал, 25-30 часов на изготовление от и до в две руки и одну голову

_________________
Бога нет. Есть только законы физики, нарушая которые неизбежно попадаешь в ад...

Артур, не сочтите за критику, а за дельные советы...
Но эффективность печи можно значительно повысить если:
- приварить к теплообменнику вертикальные пластины по окружности, тем самым увеличив площадь теплообмена и уменьшить вероятность случайного ожога или возгорания. Или так... с принудительной конвекцией.
- или приварить трубы по принципу теплообмена печи булерьян. У печи перекаливается дымоход, а значит большие теплопотери с отводящим дымом.
- также труба в теплообменнике установлена горизонтально, а если бы под углом, то в ней наиболее эффективно проходила бы конвекция.
И желательно сделать воздухозабор с нижних слоев воздуха по средствам нержавеющей гофры... человек по своей физиологии должен ходить по нагретой солнцем поверхности... поэтому прогреть пол важнее в плане здоровья...
И последний момент... я когда раз пять стремительно прогревал мастерскую, то обнаружил, что инструмент-то заржавел. Из-за конденсата, что обильно образовывался в основном на металлах. Берегите железяки и удачи!

_________________
Человек - царь зверей!
Только звери об этом не знают - они неграмотные...

спасибо за комментарий)
по поводу горизонтальной трубы в теплообменнике уже приобретена алюминиевая гофра (для вытяжки вроде используется)
осталось дело за малошумной ракушкой(ну или может чего еще найду)
в верхней банке внутри вварены различные пластины увеличивающие теплообмен, и создающее подобие змейки для огня
а по поводу пластин по окружности действительно что нибудь подумаю
п.с.
кстати по поводу конденсата когда первый раз протапливал, в гараже пошел дождь
за два дня высушил и проветрил, пока больше такого не наблюдаю

_________________
Бога нет. Есть только законы физики, нарушая которые неизбежно попадаешь в ад...

Тоже очень много работаю в гараже, раньше работал электрический масляный радиатор 2,5кв, выходило около 4т.р. в месяц. в этом году купил теплоизоляцию технониколь (плотный пенопласт) 2см на стены и 3см на потолок, и всё это дело зашил МДФ панелями. если раньше было 2,5кв, за бортом -15, внутри +10-12, сейчас обогреватель работает в первом режиме 500ват и внутри те же +10+12, если ставлю на максимум прогревается до +19. Ворота утеплены + штора за воротами. Хочу ещё на пол положить толстую подложку под ламинат, а с верху линолеум. цена утепления с панелями встала около 10т.р. но окупится за зиму.
ЗЫ. если не топить остывает за неделю (не открывая ворота) нагревается за 5-12 часов.

Будьте аккуратнее с этой печью... у товарища 2 месяца назад из-за такой же сгорел ангар, ущерб около 2,5-3 миллионов. В их числе 3 снегохода .
Произошло это вероятнее всего как раз из-за воды находящейся в отработанном масле. Ангар был утеплен изнутри пеноплексом... Взрыв кислородного баллона окатил весь округ.

_________________
Удачи

Не знаю у меня в гараже 24кв стоит вот такая ничего не утеплено 30мин с -25 до +10 а 2 часа погорит и +25 нет смысла что то утеплять

Хорошая штука, но если бы у моих соседей по гаражу были бы такие агрегаты в пользовании, то я бы наверное пребывал бы в беспокойстве.

Главное Тех. Безоп.

поверь у кого нибудь есть

в кооперативном ряду есть конечно, но ттт от меня далеко

Так ведь опыт дело такое, довольно быстро расходится среди окружающих, тем более в гаражных кооперативов среди мужиков! Не успеешь глазом моргнуть и сосед тоже подобную печку себе сварганит.

_________________
системы безопасности и инженерные сети

У меня в Амуре был гараж , давненько уже правда , за ненадобностью , я его продал .
У меня там была обычная , маленькая буржуйка . Летом наготовлю чурочек , хватало на 2-3 зимы . Когда нужно было что то делать , то до плюсовой температуры , за час , гараж нагревался . Стояла себе в уголке , огороженная , вроде как и безопасно было . Попутно и мусор сжигал разный , от пластика и пластмассы до тряпок всяких . Прогорело , золу вынес на улицу и ладушки .

_________________

накаркаешь. ТТТ

одно Т лишнее

_________________
Как то так )

не, это ТТТ = тфу тфу тфу
А тульский Токарев перебор, мне проще монтировкой

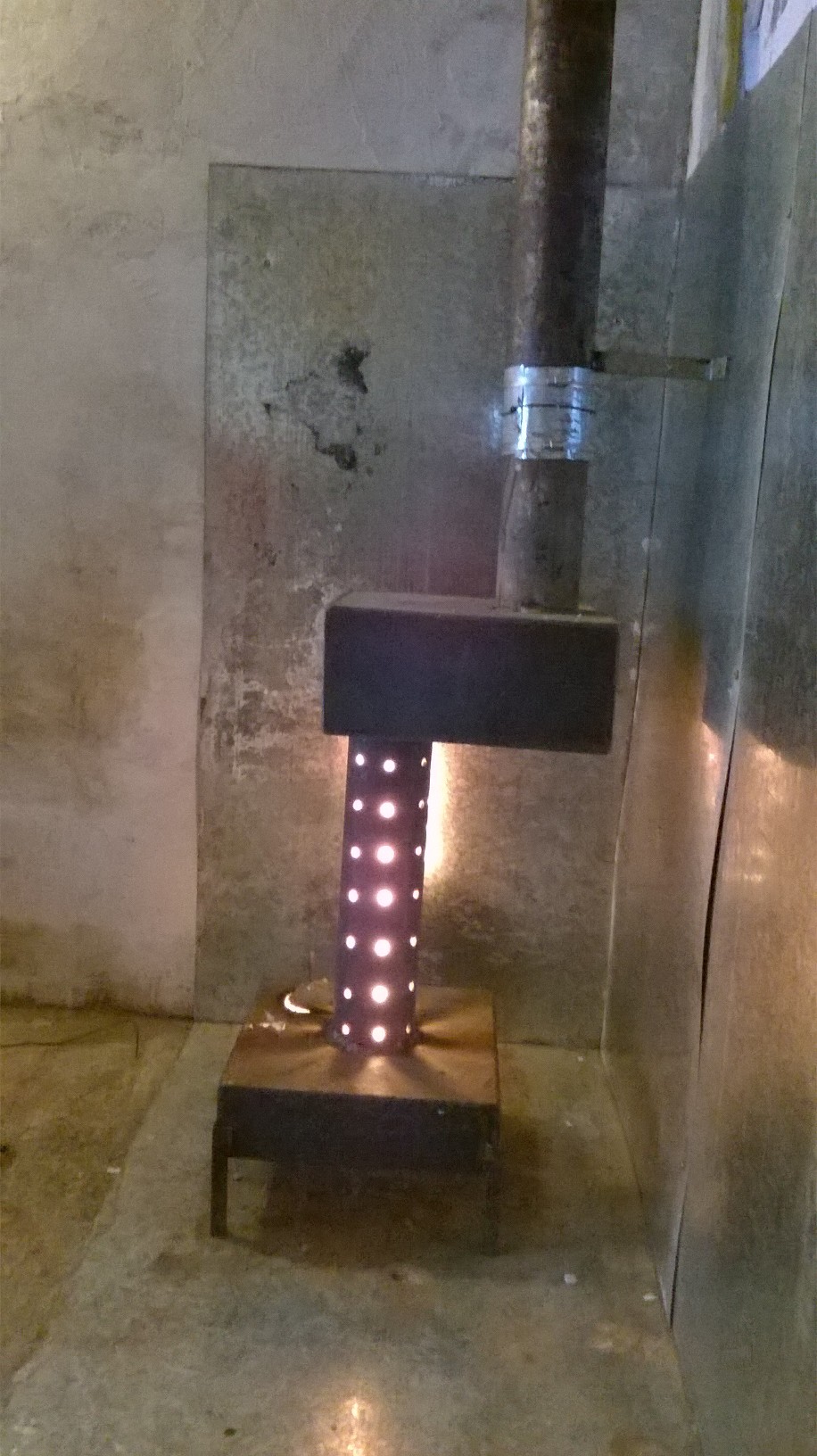

Сергей, а какой расход топлива? Печурка-то, мягко говоря, нехилая

_________________
Никогда не бойся делать то, что ты не умеешь. Помни, ковчег был построен любителем. Профессионалы строили <Титаник>.

Примерно около литра в час ,все зависит от качества отработки ну и как заслонка открыта , пробывал на чистом масле горит очень хорошо и долго ,в общем много факторов влияет но очень удобно особенно разжигать ,на вечер с 16 до 23 часов больше пятишки отработки не жег
